飛輪儲能實驗系統

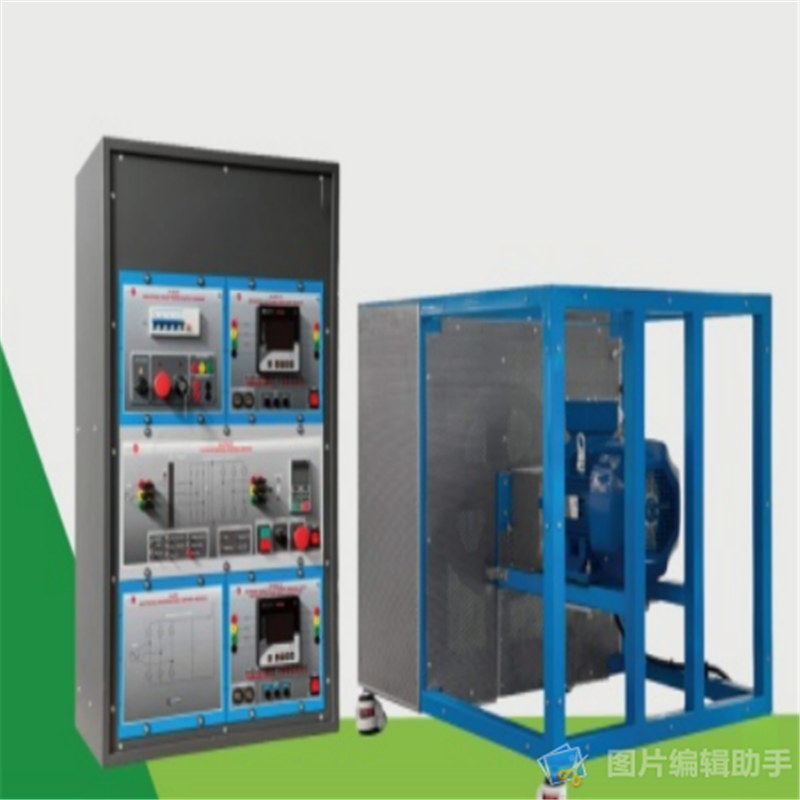

飛輪儲能實驗系統包含工業主電源模塊、網絡分

析儀以太網模塊、交流電機控制模塊、飛輪一電機組、

電力再生模塊、手持轉速計等組件，配備所有進行實際

操作所需的電纜以及多種手冊，可實現對交流電網參數

的測量、分析，對飛輪儲能系統的多種性能研究等功

能，還可通過可選的交互式計算機輔助教學軟件進行教

學管理與學習。

實驗功能：

研究儲能系統的不同組件。

測量飛輪加載過程中的能耗。

測量飛輪充/放電過程中再生的功率。

觀察部分充/放電過程中的功率再生曲線

研究飛輪的電氣和機械參數之間的關系。

技術參數：

1.飛輪-電機組

·飛輪：重量28kg

·三相鼠籠式電機：額定功率5 kW;額定電壓3×230/400

VAC(△/N);頻率50/60 Hz;極數2;轉速2730 rpm

2.工業主電源模塊：供電電壓：400 VAC,3相+中性線

·輸出電壓連接：三相+中性線400 VAC;單相230 VAC

·三相供電軟管：帶IP443PN+E 32A400V連接插頭

·差動磁熱斷路器：4極，25A,30 mAAC6 KA

3.交流電機控制模塊

模塊電源開關

·變頻器；額定功率7.5kW;額定電壓400 V;帶配置顯示

屏；有參數設置和結果可視化軟件

·配備電源開/關按鈕

·數字輸入控制面板：8個控制開關

·頻率調節電位器

·緊急停止按鈕

·五個LED指示燈

·磁熱繼電器：4極，C10

4.網絡分析儀以太網模塊(含示波器和數據采集，2臺)

多功能三相功率計：

單相和三相電壓：最高690 VAC(線對線)

線路和中性線額定電流：10A

有功、無功和視在功率

適用頻率：25Hz、50 Hz、60 Hz、400 Hz

顯示V-I向量圖

供電電壓：85-265 VAC

電能質量控制：

電流和電壓單獨諧波測量：最高40次諧波

電壓和電流THD、TDD和K因子

顯示最大值和最小值

波形顯示：128樣本/秒

事件和數據存儲：

諧波分析儀：電壓和電流THD.電流TDD和K因子(最高40

次諧波);電流和電壓諧波頻譜及角度

費率編程：符合IEC 62053-220.55級，四象限有功和無功功

率；測量三相總有功、無功和視在功率及每相功率；使用時間，

四個總費率的能量/需求記錄；八個費率，四個季節，四種類型

的日子；每日自動報告能耗最大值和最小值

通信：支持Modbus TCP通信協議，帶以太網接口
